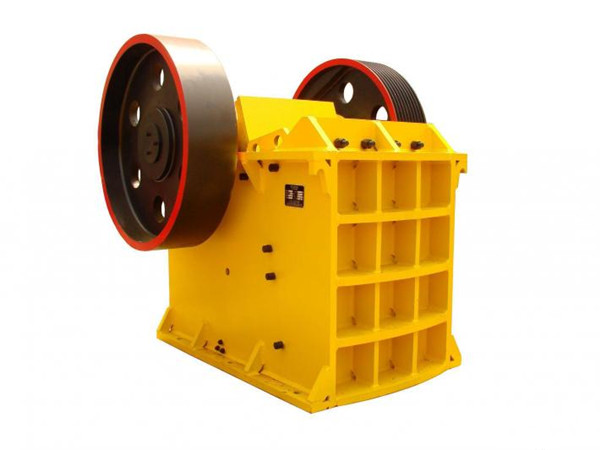

顎式破碎機整機構成
顎式破碎機主要組成部件有：機架、動顎部分、軸上部件、齒板、調節機構、動力系統。
（1）機架
機架是整個設備的支撐部分，機架內部安裝齒板及動顎形成破碎腔，上端面安裝軸承座為破碎機主軸的支撐部分。
（2）動顎部分
動顎部分主要有活動齒板、動顎、鍥型鐵組成，其主要作用是通過偏心軸傳遞的動力使物料破碎，以達到所需求的粒度。
（3）軸上部分
軸上部分主要有軸承、偏心軸、帶輪、飛輪密封件等，其作用是同過帶輪把功率傳遞給偏心軸，再通過偏心軸傳遞轉矩和位移。
（4）齒板
齒板是破碎機不可缺少的部分，破碎機通過電動機傳遞出來的功率 終由齒板作用在物料上使物料破碎，由于齒板長期和物料接觸，對齒板的材料和壽命要求都是很高的。本研究精心設計的齒板大大增加了壽命，在拆換的時候也是極為方便的。
（5）調節機構
調節機構主要由肘板、肘座、拉桿、拉桿彈簧等組成。調節機構可以根據需要調節出料口的大小來調節出料粒度，肘板在出現卡鋼等現象時會自動斷裂從而達到保護設備的作用。
（6）動力系統
動力系統主要是指驅動系統，由電動機、電動機皮帶輪、傳送帶等部件組成，破碎石料的動力由電動機輸出，經皮帶輪、皮帶傳送到偏心軸，偏心軸帶動動顎板上的齒板，達到物料破碎的目的。
