顎式破碎機

2018-04-02 Admin 已讀

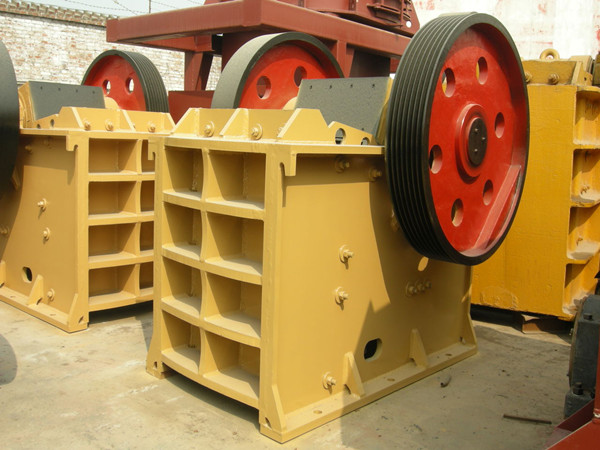

顎式破碎機簡介

顎式破碎機簡稱顎破,是我公司在國內外同類產品的成功經驗，潛心研究出的一種，節能的破碎設備。其中大中型顎式破碎機是我公司的拳頭產品之一，尤其在設計和生產大型顎式破碎機方面，在國內外已處于水平。主要用于各種礦石與大塊物料的中等粒度破碎，可破碎抗壓強度不大于320Mpa的物料，分粗破和細破兩種。該系列產品規格齊全，其給料粒度為125mm～750mm，是初級破碎設備。顎式破碎機(顎破)廣泛運用于礦山、冶金、建材、公路、鐵路、水利和化工等多種行業。

顎式破碎機工作原理

顎式破碎機主要由機架、偏心軸、大皮帶輪、飛輪、側護板、肘板、肘板后座、調隙螺桿、復位彈簧、固定顎板與活動顎板等組成。

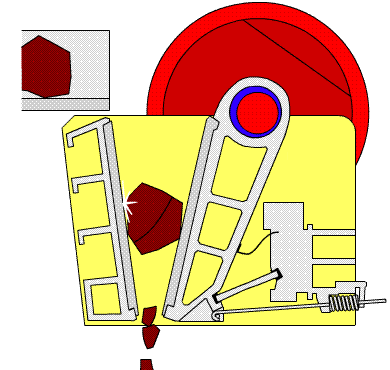

顎式破碎機破碎方式為曲動擠壓型。工作時，電動機驅動皮帶和皮帶輪，通過偏心軸使動顎上下運動，當動顎上升時，肘板和動顎間夾角變大，從而推動動顎板向定顎板接近，物料通過兩顎板之間的擠壓、搓、碾等實現多重破碎；當動顎下行時，肘板和動顎間夾角變小，動顎板在拉桿、彈簧的作用下離開定顎板，已破碎物料在重力的作用下，經顎腔下部的出料口自由卸出。隨著電動機的連續轉動，動顎做周期性的壓碎和排料，實現批量生產。

顎式破碎機優勢

一、結構緊湊設計獨特
獨特顎頭結構，密封保證，延長軸承壽命; 獨特飛輪設計，有效減少震動，機器運轉更平穩。
二、排料口調整裝置
墊片式排料口調整裝置，可靠方便，調節范圍大，增加了設備的靈活性。
三、節能使用壽命長
破碎腔深而且無死區，提高了進料能力與產量，其破碎比大，產品粒度均勻;全新油路設計，配套油泵使用，操作保養更簡便，更。
四、整體鑄造安全系數高
采用整體鑄造，采用全新裝配工藝，使之與機架配合給完美，增加徑向強度。

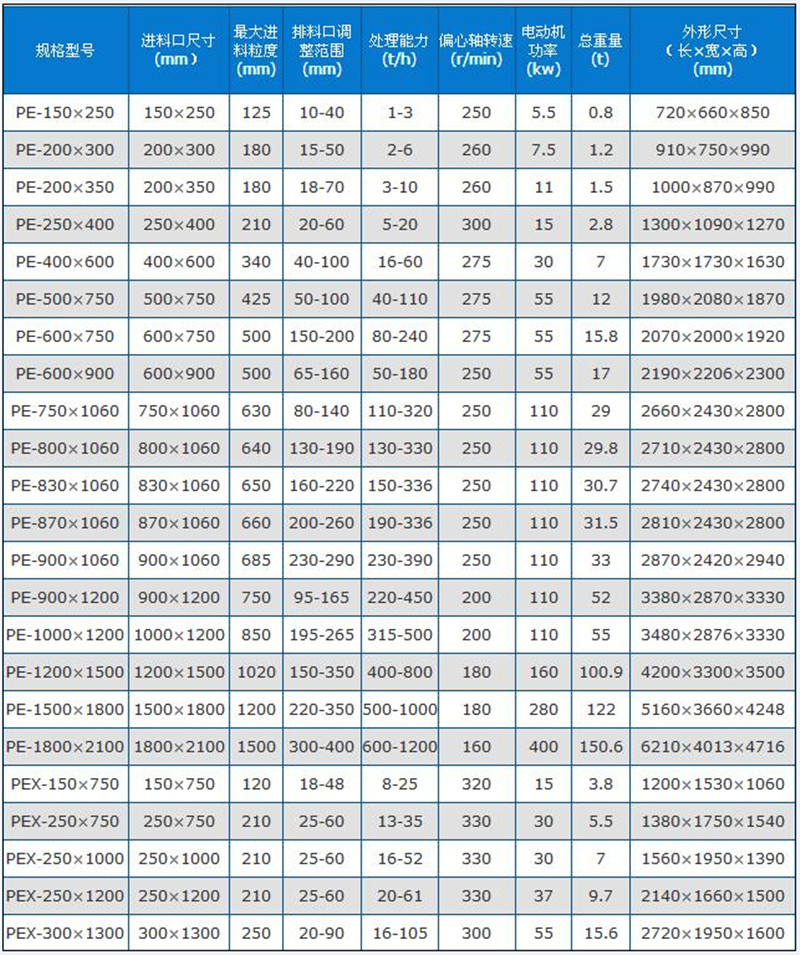

顎式破碎機技術參數
